產品簡介

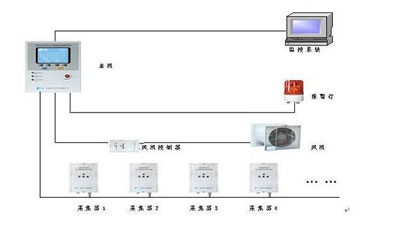

YZLX711 SF6 氣體泄漏定量報警系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。
系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。
系統采用聲速原理，能夠?qū)崟r(shí)、定量測量SF6濃度，哪怕在SF6濃度在50ppm（v/v）也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行：原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。
本系統可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、組合電器室（GIS室）、SF6主變室等。
產品主要功能
1. 環境中SF6氣體含量定量檢測功能。
2. SF6氣體含量超標報警功能。
3. 空氣中氧氣含量檢測功能。
4. 缺氧報警功能。
5. 缺氧或SF6含量超標，強制排風功能。
6. 人工設置報警點。
7. 環境中溫、濕度檢測顯示功能。
8. 定時排風功能。
9. 定點采集功能。
10. 人工強制排風功能。
11. 上次排風時間顯示功能。
12. 實時顯示各種參數功能。
13. SF6、O2含量曲線分析功能。
14. 數據報表功能。
15. 歷史數據查詢功能。
16. 紅外檢測提示功能。
17. 可選無線報警功能
18. 可選有毒氣體（如CO、CH4、H2S）的含量監測
19. 可選外部輸入信號接口，輸入信號可來自煙霧探頭、門磁開關等
20. 可選輸出接口，實現自動119火災報警、啟/停除濕機、電控門等眾多智能化控制功能
21. 可選數字式SF6密度繼電器結合組網，組成全方位的SF6氣體泄漏監控系統
22. 可選遠程網絡進行監控系統運行狀態，直接控制主機或變送器的運行
主要技術指標
工作環境
溫度范圍：－10℃~＋50 ℃
濕度范圍：≤95%RH
地震等級：7度
大氣壓力：86kPa~106kPa
SF6測量指標
測量范圍：0～30000ppmv
報警點：可在測量范圍內設置，默認1000ppmv
引用誤差：±5%FS
重復性誤差：<5%FS
零點漂移：<5%FS
量程漂移：<5%FS
氧氣測量指標
檢測濃度：0～25%
氧氣濃度報警點：18%
氧氣測量精度：<0.4%,O2在21%時
其它指標
溫度測量范圍： -25℃ ~ +99℃
濕度測量范圍： 0～99%RH
工作電源：AC/DC 100~265V
報警輸出功率：AC 220V/10A
風機輸出功率：AC 220V/20A
風機通風時間設定：可設置，默認15MIN/次
數據記錄時間：1個月
通訊方式： RS-485總線方式
通訊規約：通用電力通信規約
絕緣性能 外殼與電源間：>10MΩ
抗電強度 外殼與電源間：>2000V
電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級
雷擊（浪涌） GB/T17626.5-1999 3級
